一、四通閥定義
　　1、利用熱泵原理使空調機組既可以提供冷氣，也可以提供熱氣。在制冷系統中，蒸發器和冷凝器的功能可以相互轉化。用于制冷用途時室內盤管作為蒸發器，用于制熱用途時室內盤管用作冷凝器。用于制冷用途時室外盤管作為為冷凝器，用于制熱用途時室外盤管用作蒸發器。采用四通換向閥進行制冷、制熱模式轉換，改變系統中制冷劑的流向，可以完成以上功能轉換。四通閥由電磁線圈啟動滑片，和壓縮機連接的蒸發器和冷凝器的吸氣和排氣部分可以任意互換。四通閥在熱氣除霜中正被廣泛應用。這種閥能使壓縮機排出的熱氣從冷凝器分流至蒸發器達到除霜目的，制冷重新開始時又回到冷凝器。
　　

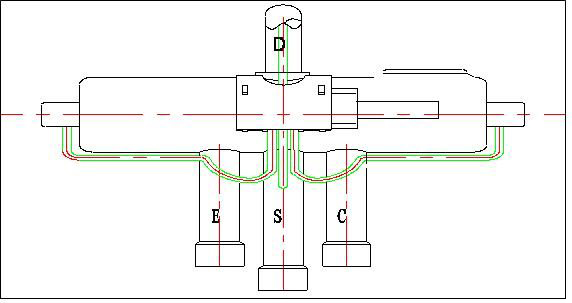

　　2、四通閥標識,各管口的焊接字母示意圖如下：

　　其中E表示與四通閥連接管相連的管口，S表示與壓機吸氣管相連的管口，C表示與冷凝器進氣管相連的管口，D表示與壓機排氣管相連的管口。

二、四通閥焊接前檢測
　　1、確認四通閥規格型號是否為所需求的規格型號，對于指定使用廠家的產品，要按要求使用指定廠家的四通閥。
　　
　　通過包裝箱標識、實物標識和辨認，檢查配送四通閥規格型號是否為所需求的規格型號。
　　
　　2、檢查外觀
　　
　　1）外觀
　　
　　沒有損害產品性能及商品價值的傷痕、變形和不清潔等缺陷。
　　
　　2）管口質量
　　
　　管口應平整、無毛刺。
　　
　　3）銅管內表面質量
　　
　　銅管內表面應潔凈，無銅屑、油污、塵埃等雜質，管內不允許有氧化發黑及銅綠現象。
　　
　　4）銅管外表面質量
　　
　　銅管外表面應潔凈光滑、無裂紋、腐蝕、嚴重氧化及明顯的扭曲、劃傷等缺陷。
　　
　　5）閥體外表面質量
　　
　　閥體應沒有損害產品性能的傷痕、變形和不清潔等缺陷。
　　
　　3、結構尺寸
　　
　　與按規定程序批準的圖樣和技術文件一致，切口傾斜不大于1mm，圓度不大于0.2mm。
　　
　　4、耐壓性
　　
　　向四通閥內腔施加試驗壓力（水壓），保壓5min，無泄漏、異常變形和破壞，并且換向正常。試驗壓力如下：
　　
　　a)R22、R134a工質用四通閥：4.5Mpa
　　
　　b)R407c工質用四通閥：5.0Mpa
　　
　　c)R410a工質用四通閥：6.3Mpa

三、四通閥焊接規范及注意事項
　　1、四通閥閥體主要通過釬焊焊接在系統上，為防止在焊接過程中由于溫度較高而損壞閥體內部的滑閥，四通閥焊接時需倒立在水中焊接。首先保證工裝臺注有冷卻水，后將四通閥卡入工裝固定凹槽。
　　
　　2、焊接時充分冷卻，使主體內、外部溫度不超過120度。防止水進入四通閥內部。
　　
　　3、根據《工藝指導卡》，找到相應的《四通閥組件圖》，按圖紙將管路件插入相對應的四通閥孔位，并將各管路件的角度調至與圖紙要求的角度一致。
　　
　　4、將充氮毛細管插入四通閥連接管進行充氮保護，并打開充氮開關。
　　
　　5、用點火器點燃焊槍，將火焰調至中性火焰，先對焊接處行預加熱，待其表面成呈亮綠色時，即可熔入焊條進行釬焊。焊縫平整；無虛焊；無焊堵及焊流，在填充焊料尚未完成凝固前嚴禁對釬焊部分施加任何震動外力，保證5秒以后才能搬動。注意不能將火焰直接加熱在四通閥主體上。

四、四通閥裝配規范及注意事項
　　1、使用規定的扭矩（1.47~1.96N.m）擰緊線圈固定螺釘。
　　
　　2、線圈接線時，應提供足夠長的導線與其連接，不能用力拉導線。對線圈進行二次加工時，請不要弄傷導線，不能折彎、旋擰和施加負荷。
　　
　　3、充注冷媒時，應防止冷媒液體直接進入四通內部，以免閥體內部受到充填沖擊。
　　
　　4、避免過量充注冷媒或者充注不足，以減少錯誤動作和故障發生。
